Коммуникационный модуль 20 мА имеет интерфейс S1 для наборного устройства (AT2000), интерфейс RS232 для принтеров и интерфейс S20 для подключения к регистрационному принтеру DR2020.

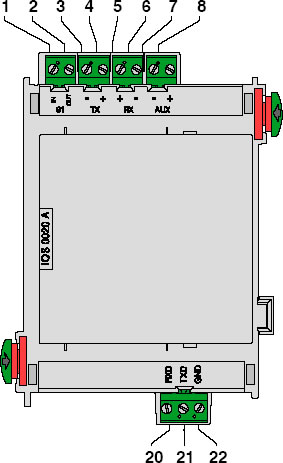

| Поз. | Маркировка | Соединение |
| 1 | S1 IN | Интерфейс S1 |
| 2 | S1 OUT | |
| 3 | TX - | Интерфейс 20мА |
| 4 | TX + | |
| 5 | RX + | |
| 6 | RX - | |
| 7 | AUX - | +24 V DC / 1.3A макс. питание |
| 8 | AUX + | |
| 20 | RXD | Интерфейс RS-232 |
| 21 | TXD | |
| 22 | GND |
| Входное напряжение | 20 V DC - 30 V DC (мин – макс) |
| Максимальное потребление тока | 6,9 мА (2,6 мА без потребителя) |
| Максимальный ток на выходе | 1,3 А при 24 V DC (интерфейс 20 мА) |
| Максимальная длина линии | 1000 м |
| Рабочая температура | -5°C … 50°C |
| Размеры (В x Ш x Г) | приблизительно 127 x 96 x 60 мм |
| Вес приблизительно | 175 г |
| Класс безопасности | II согласно IEC 60950 / EN 60950 |
| Защита от электромагнитных помех | EN 50081−1 / FCC часть 15 |
